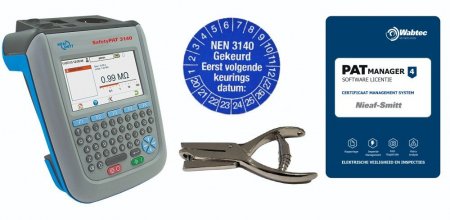

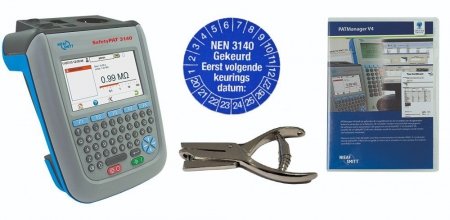

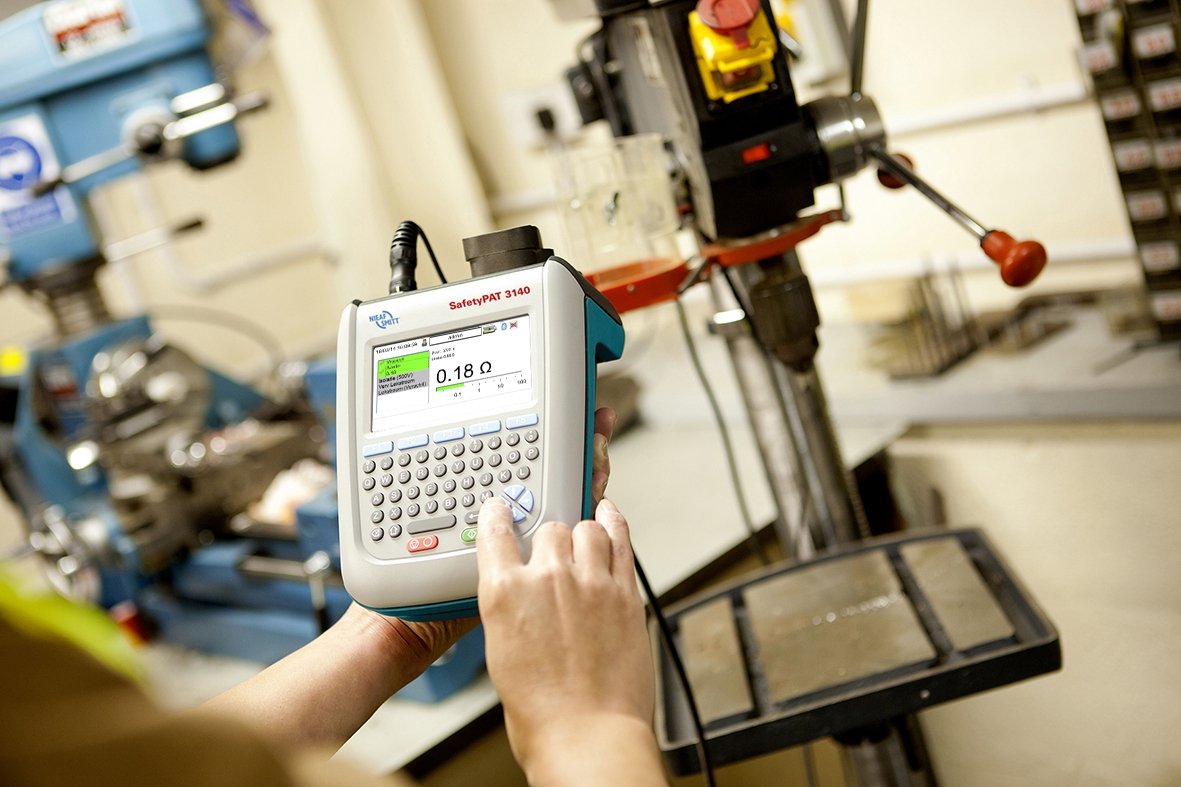

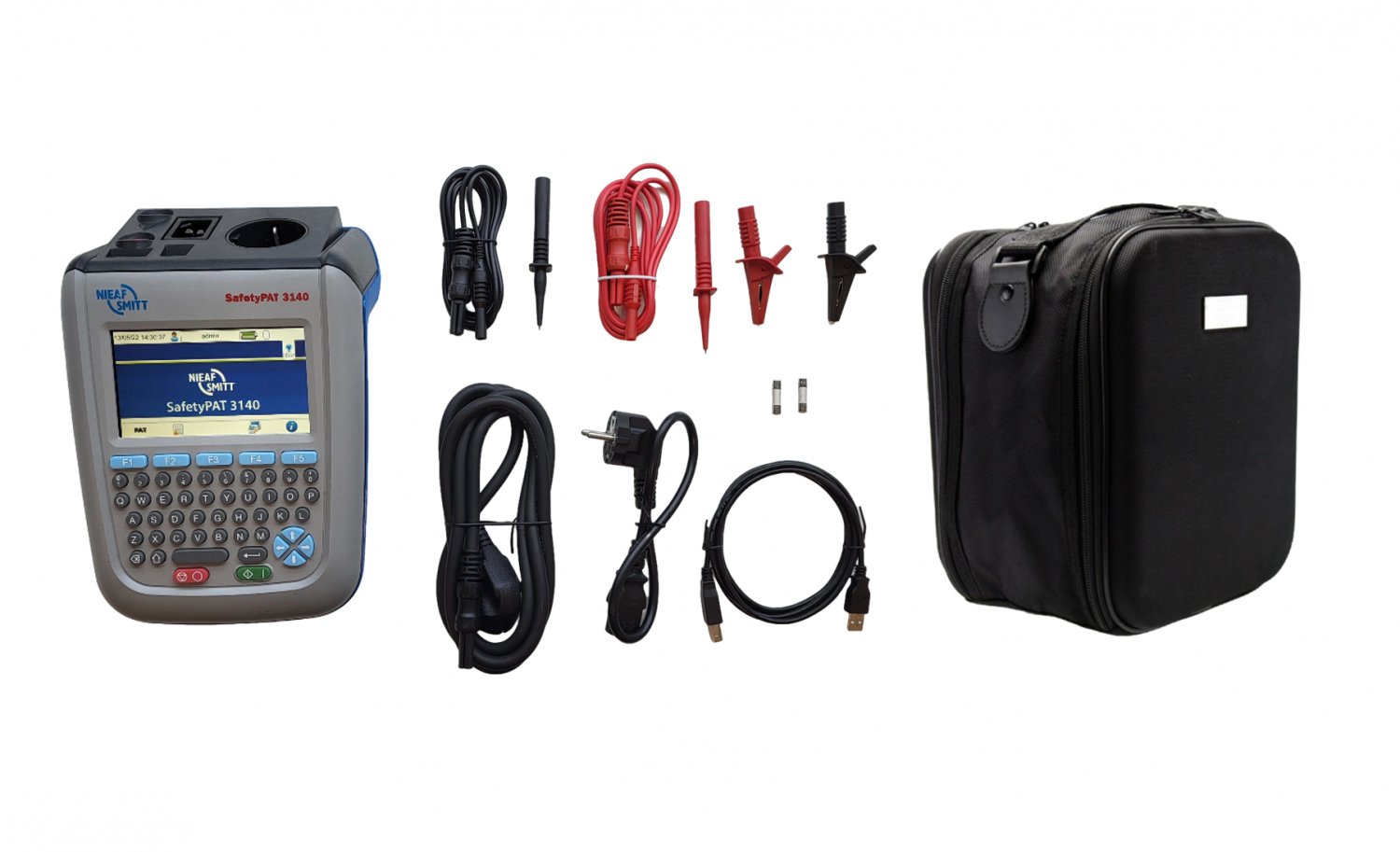

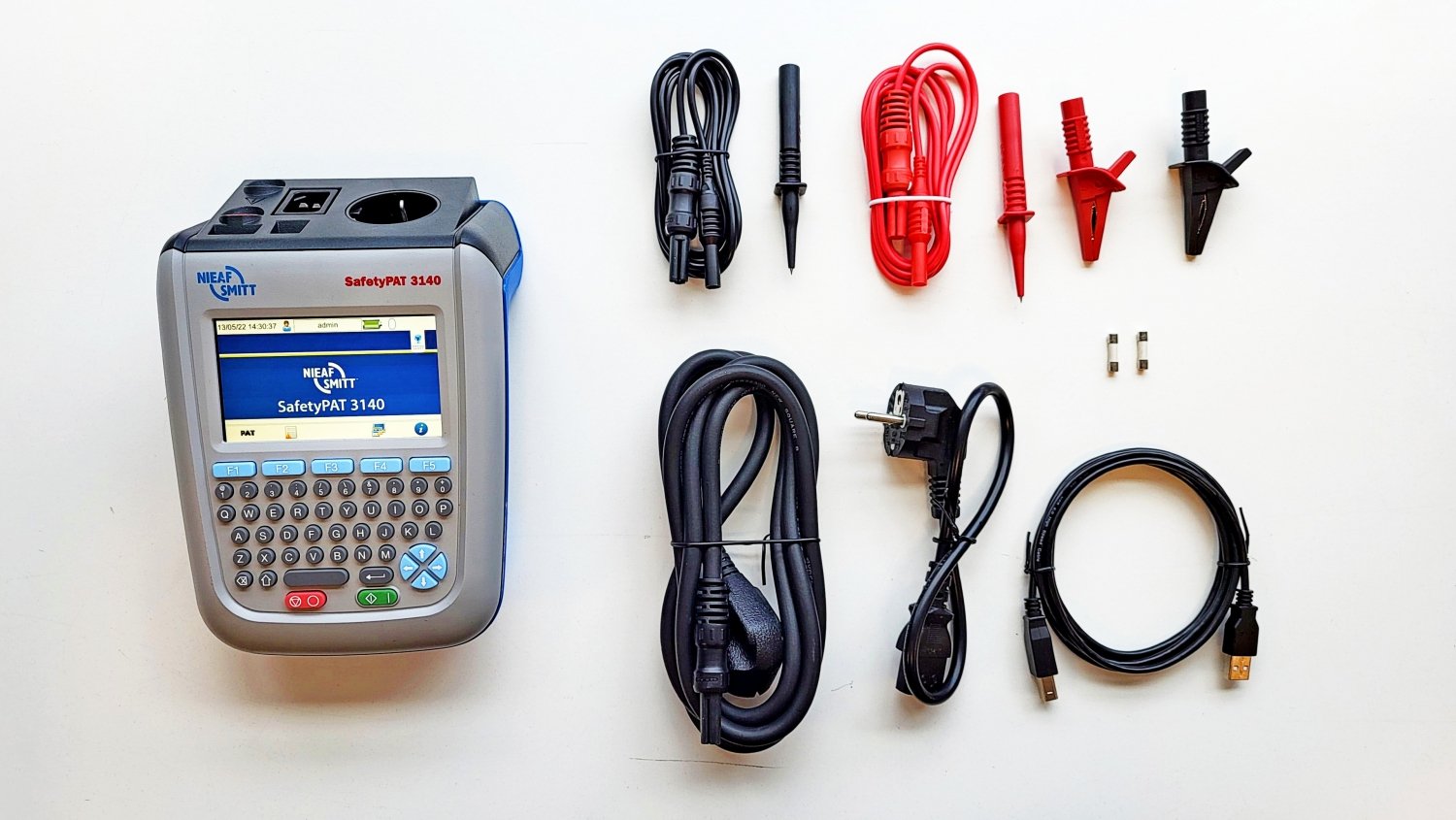

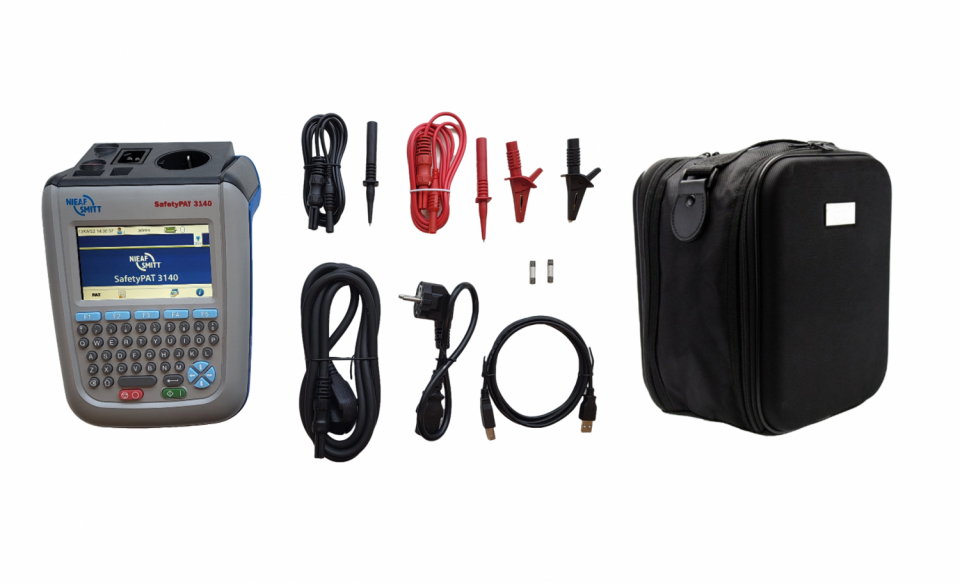

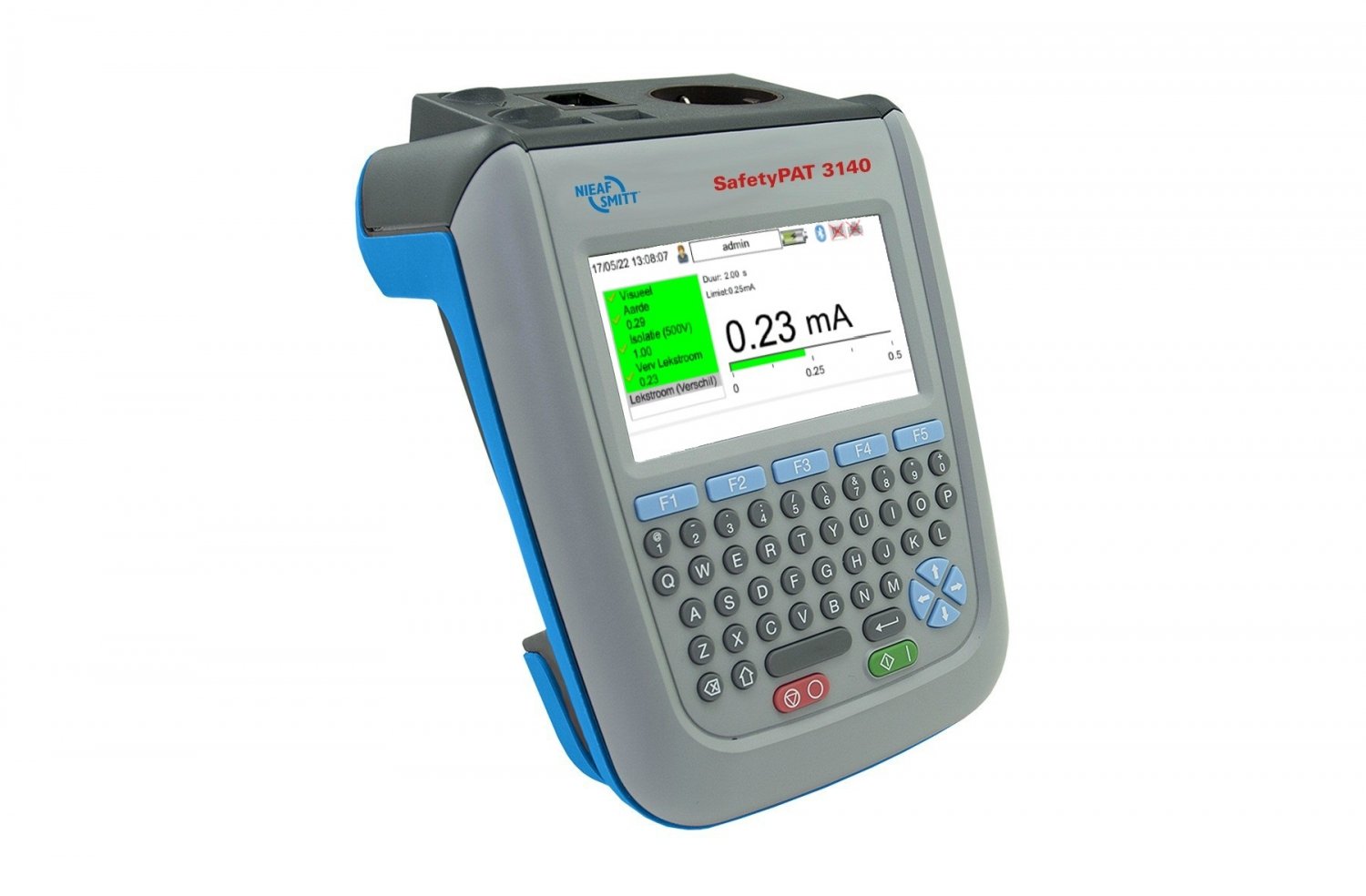

SafetyPAT 3140
626000777Tool tester
The SafetyPAT 3140 is a progressive tester with a wide range of test functionalities. In addition to a device tester, the SafetyPAT 3140 is a complete device for the Risk Inventory & Evaluation. (RI&E)
Every company with staff must investigate or have investigated whether the work can endanger or damage the health of employees. This investigation must be recorded in writing.
In addition to the RI&E function, the basis of the SafetyPAT 3140 is a device tester in accordance with NEN 3140. This standard contains many requirements that can be measured simply, quickly and completely with the SafetyPAT 3140.

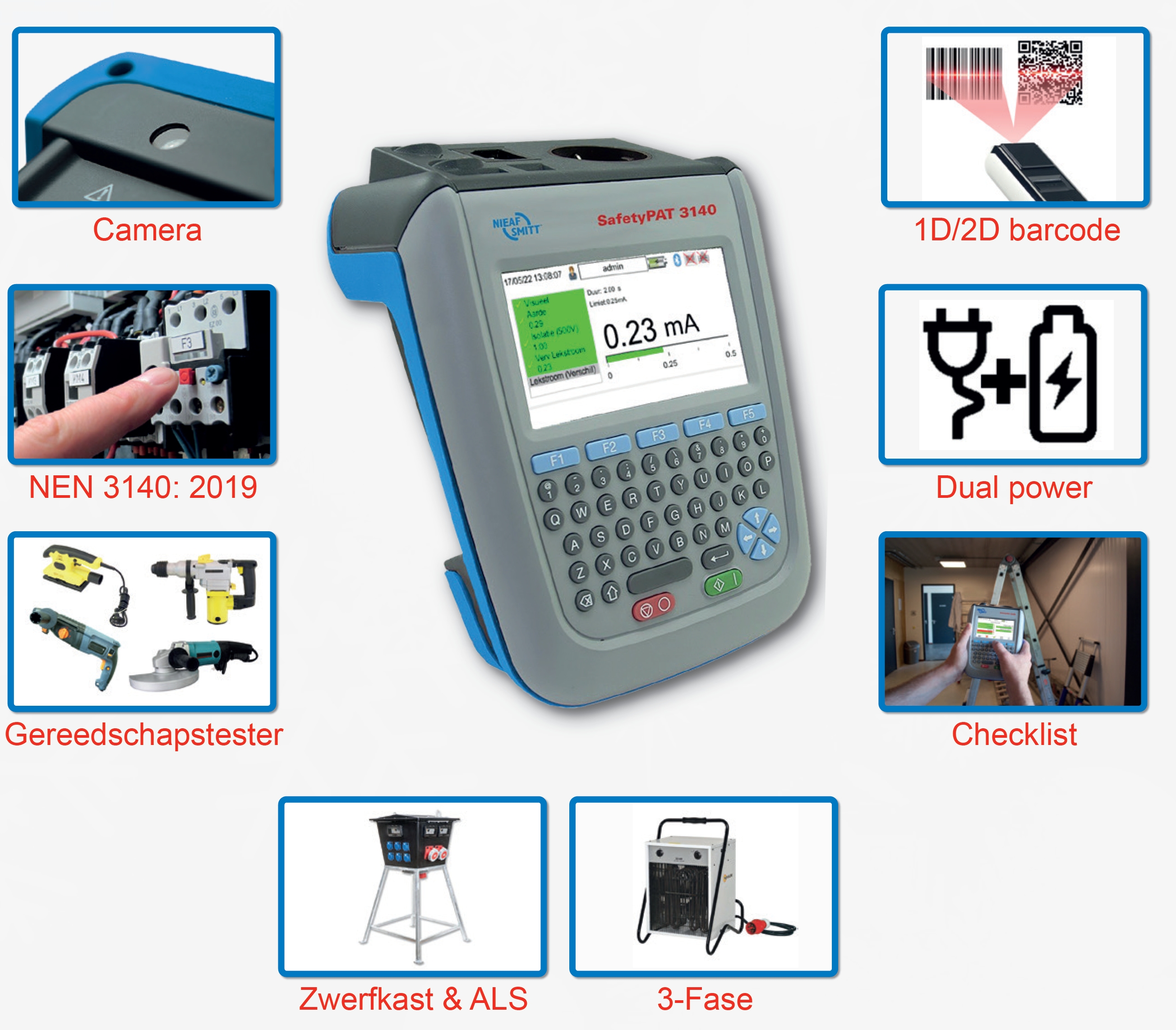

Features
- All NEN 3140 measurements
- Universal and electrical risk assessment
- 3-phase real leakage current through optional test adapter
- View the instruction video here
- Earth leakage circuit breaker check according to NEN 3140
- Storage of 50,000 measurements
- Built-in digital camera
- Storage of 2000 photos
- Bright LCD color screen
- Querty keyboard

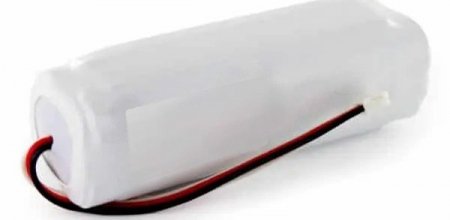

- Works both on battery pack (included) and 230 V
- Send data from location to computer

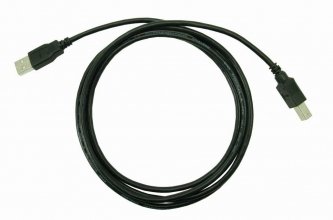

- Bluetooth and USB connection for USB sticks

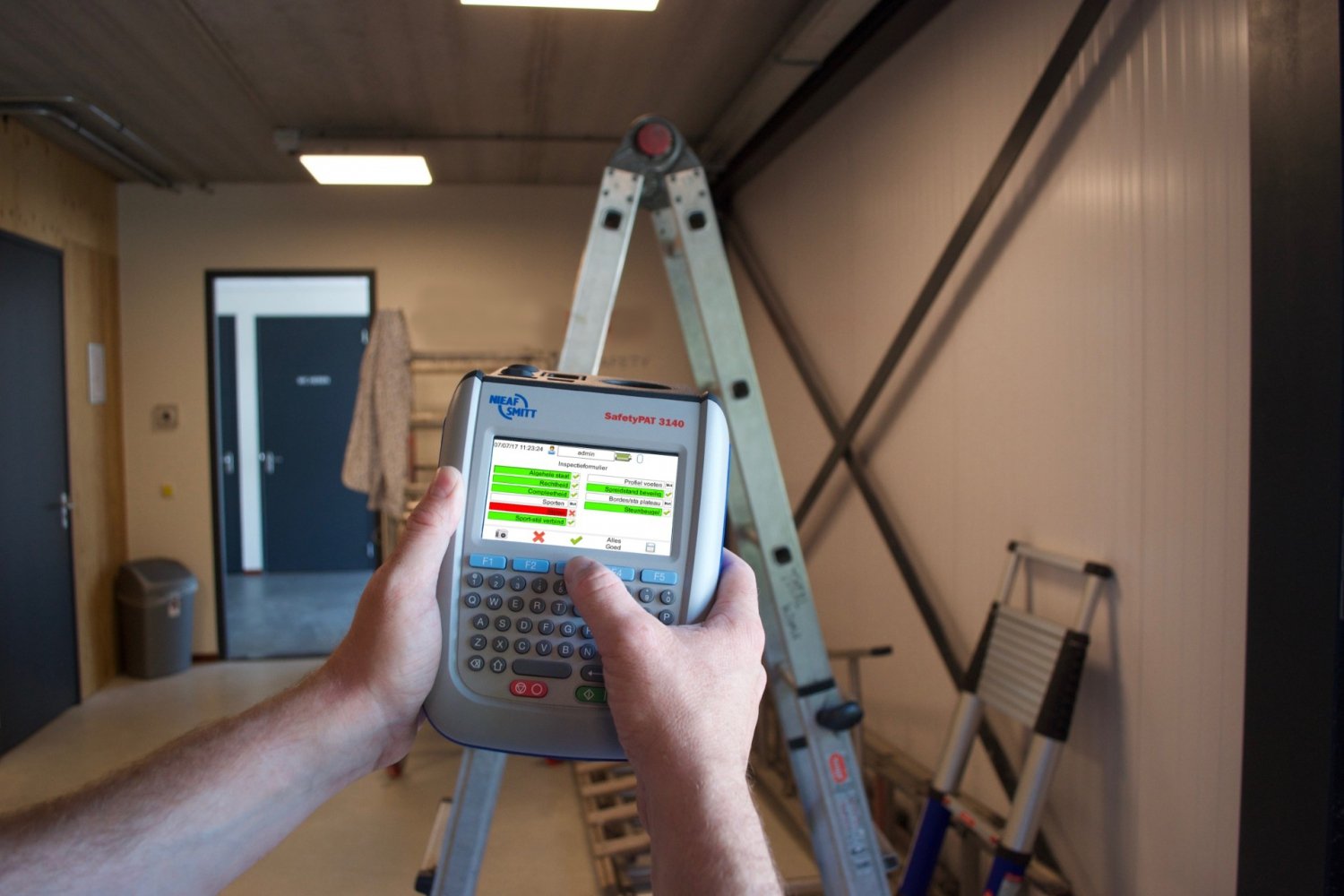

- It is also possible to enter inspections of non-electric tools in the tester. This makes it possible to use 1 tester for testing the material.
Via a simple tool in PATManager V4 software there is the possibility to register a multitude of non-electrical requirements. This may include emergency lighting, climbing and hoisting equipment and garden and park machines.
The SafetyPAT 3140 brings the testing of work equipment to a higher level, and it is also the complete tool for RI&E control.
`
SafetyPAT 3140
Bekijk hier de instructievideo
De SafetyPAT 3140 werkt niet met een COM poort maar met een USB verbinding en maakt een verwisselbare schijf aan in Windows waar vanaf de gegevens gedownload worden naar de PATManager software.

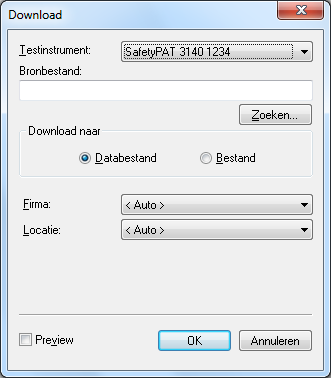

Om gegevens te downloaden vanaf een SafetyPAT 3140 zijn er aanvullende opties welke ingesteld kunnen worden in het download scherm van de PATManager v4 software. Een Bronbestand (de locatie van de SafetyPAT 3140 gegevens) en welke data er gedownload dient te worden.
Selecteer Zoeken... om de directory van de SafetyPAT 3140 te selecteren waar de gegevens van gedownload dienen te worden. Selecteer het bestand in de directory van de SafetyPAT en klik op Openen.
Controleer of de accu van de tester voldoende lading heeft door de tester uit te schakelen, op de netspanning aan te sluiten en enige tijd te wachten. Probeer vervolgens nogmaals om de tester op te starten. Indien u problemen blijft ondervinden, neem contact op met de Helpdesk.
Ja, dit is mogelijk middels de onderstaande stappen:
In het hoofdmenu van de tester druk op F4, ga vervolgens naar Gebruikers, hier kan de gewenste taal van de tester worden ingesteld.
De SafetyPAT 3140 heeft 50.000 geheugen plaatsen.
Indien de tester de melding blijft weergeven, controleer de zekeringen van de tester. Hiervoor dient men de tester te open.
Voordat men de meter opent, dient men zichzelf te verzekeren, dat alle kabels uit uw tester zijn verwijderd.
De zekeringen zijn via de reguliere handel en via Mors Smitt (626006031 Zekering van 16 A / 250 V, geschikt voor EazyPAT- en SafetyPAT-lijn) te verkrijgen.
Als u uw test- of meetapparaat bij Wabtec Netherlands ter kalibratie en/of ter reparatie aanbiedt, dient u het online formulier in te vullen: Klik hier om naar het kalibratie- en reparatieformulier te gaan.
Ja, dit kan doormiddel van de volgende stappen:
1. In het hoofdmenu van de tester druk op F4
2. Druk vervolgens op het cijfer 1 om de resultaten op te roepen.
3. Druk op F2 om een filter in te stellen
4. In het venster Selecteer testen, stel deze in op Geupload
5. Druk op F4 om de geuploaden objecten weer te geven.
LET OP: alleen de gegevens welke relevant zijn voor een herkeuring worden weer gegeven
In het bestand “uploaden objecten SP3140” staat hiervoor een instructie.
